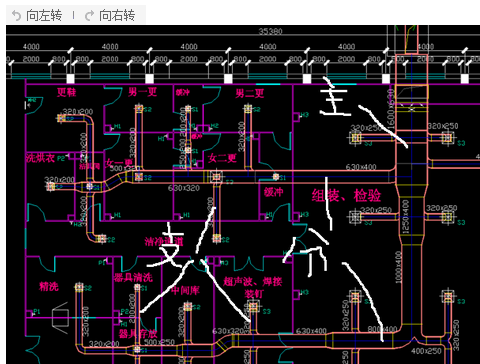

设计图中：

主风管，连接通风设备的风管

支路，   从主风管引出，分向各个区域的风管

支管，   连接各末端风口的风管

向左转|向右转

风管：

是用于空气输送和分布的管道系统。有复合风管和无机风管两种。风管可按截面形状和材质分类。风管制作不锈钢风管制作是在咬口缝、铆钉缝、法兰翻边四角等缝隙处涂上密封胶（如中性玻璃胶）。涂密封胶前应清除表面尘土和油污。按截面形状，风管可分为圆形风管，矩形风管，扁圆风管等多种，其中圆形风管阻力最小的高度尺寸最大，制作复杂。所以应用以矩形风管为主。按材质，风管可分为金属风管，复合风管，高分子风管。
